Conception pilotée par templates : construire des systèmes IHM/SCADA évolutifs dès le départ
Plateformes IHM/SCADA modernes : la puissance du design piloté par des templates
Les plateformes IHM/SCADA modernes qui prennent en charge le développement basé sur des templates permettent aux ingénieurs de créer des composants graphiques et des objets fonctionnels réutilisables représentant des équipements et des processus courants. En encapsulant les comportements, les liaisons de données et la visualisation au sein de templates, les équipes de développement réduisent considérablement les efforts d’ingénierie tout en garantissant la cohérence et la fiabilité de l’ensemble de l’application.
L’exploitation des templates est l’un des moyens les plus efficaces pour réduire les délais de développement, aussi bien lors de la phase initiale que tout au long du cycle de vie du système. Les templates accélèrent la mise en œuvre des projets et simplifient les futures extensions, modifications et opérations de maintenance. Adopter pleinement une approche de conception pilotée par des templates est une caractéristique clé des professionnels IHM/SCADA expérimentés et un facteur déterminant pour construire des systèmes capables de monter en charge efficacement dans le temps.
Pour atteindre ce niveau de réutilisation et d’évolutivité, les templates doivent constituer un élément central de l’architecture du système, et non une réflexion secondaire. ADISRA SmartView a été conçu selon ce principe, en intégrant les templates au cœur même de sa structure. Cette approche permet aux ingénieurs d’encapsuler la visualisation, les comportements et la configuration dans des composants réutilisables, favorisant ainsi l’évolution durable des systèmes sur le long terme.
Conception pilotée par des templates et configuration à l’exécution dans ADISRA SmartView

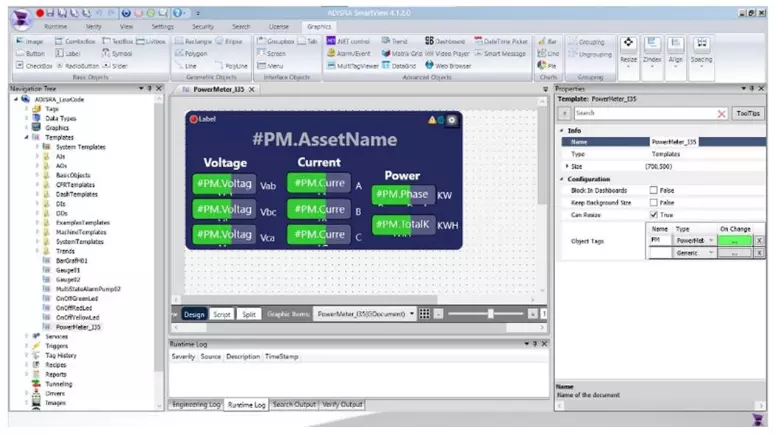

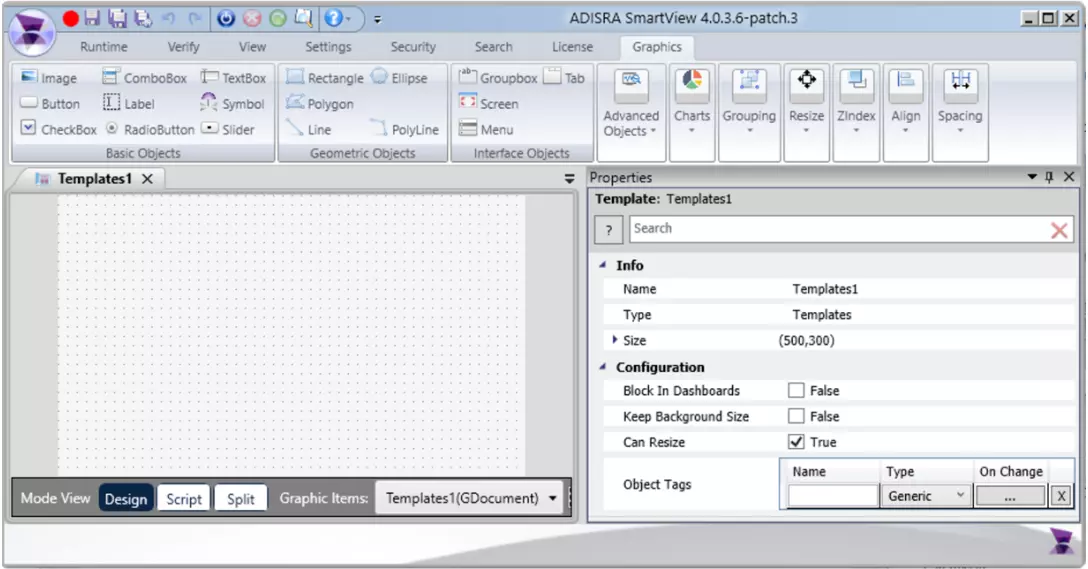

ADISRA SmartView permet le développement IHM/SCADA basé sur des templates grâce au document Templates, dans lequel les ingénieurs définissent des objets réutilisables composés de toute combinaison d’éléments graphiques disponibles. Chaque template encapsule la visualisation, les liaisons de données et les comportements au sein d’une unité unique et réutilisable.
Une fois configurés, les templates peuvent être insérés dans des documents graphiques afin de déployer rapidement de multiples instances, ou être exportés pour être réutilisés dans d’autres projets ADISRA SmartView.
Les templates sont appliqués à l’aide de l’objet Template, qui permet aux utilisateurs de sélectionner soit des templates fournis par le système, soit ceux créés au sein du projet. Lorsqu’un template est inséré, les tags d’objets associés, définis dans la configuration du template, sont automatiquement créés et liés.
Cette automatisation garantit une cohérence globale tout en réduisant la configuration manuelle et les risques d’erreurs d’ingénierie. L’objet Template se trouve dans la catégorie Objets avancés et est placé directement sur un écran graphique.

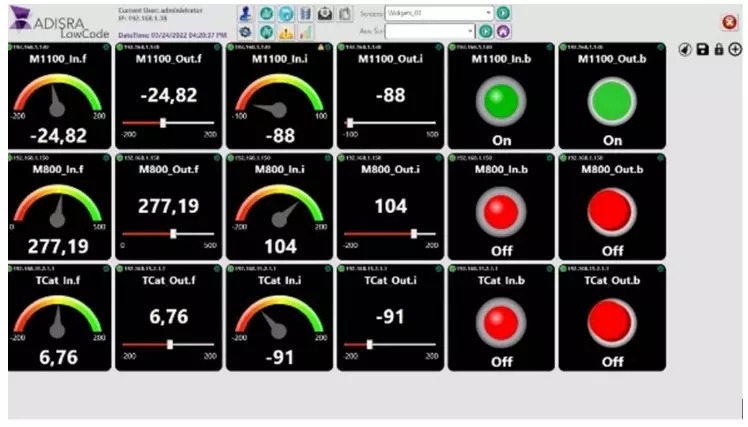

Pour renforcer encore la flexibilité, ADISRA SmartView inclut un objet Dashboard qui permet d’ajouter des templates de manière dynamique à l’exécution. Le Dashboard agit comme un conteneur pour des templates configurables en temps réel, permettant aux utilisateurs d’insérer, de repositionner et d’enregistrer des instances de templates pendant que l’application est en cours d’utilisation.
Ces configurations persistent même après le redémarrage de l’application, ce qui permet de créer des interfaces opérateur adaptables sans modifier le design original.
Le Dashboard offre trois contrôles à l’exécution :
- Save (Enregistrer) : conserve la disposition actuelle 💾
- Move (Déplacer) : active ou désactive le repositionnement des templates 🔒
- Add Template (Ajouter un template) : ouvre la fenêtre Templates pour insérer des templates supplémentaires ➕
Au-delà de ces contrôles, les templates peuvent également être gérés directement à l’exécution via de simples actions par clic droit. Les utilisateurs peuvent cliquer droit sur un template pour le modifier ou le supprimer, cliquer pour le sélectionner et le repositionner, et le redimensionner selon les besoins. Une fonction objet permet également de supprimer tous les templates du Dashboard lorsque cela est nécessaire.
Configuration avancée à l’exécution
La configuration à l’exécution dans ADISRA SmartView va bien au-delà des aspects graphiques. Les ingénieurs et opérateurs peuvent effectuer des modifications dynamiques sur les alarmes, les tendances, les recettes, les rapports, les configurations de drivers, la connectivité aux bases de données, et bien plus encore, sans retourner en mode conception. Cette flexibilité permet de créer des applications IHM/SCADA réellement adaptatives, qui évoluent en douceur au fur et à mesure que les besoins opérationnels changent.
Un exemple puissant de cette capacité est le Low-Code Template d’ADISRA SmartView, qui montre comment la configuration à l’exécution peut simplifier considérablement la personnalisation et le déploiement des systèmes. Si vous souhaitez explorer cette approche, contactez-nous à info@adisra.com
pour en savoir plus ou demander l’accès au Low-Code Template.
Comme l’objet Template, le Dashboard se trouve dans la catégorie Objets avancés et est placé directement sur un écran graphique.
In addition to user-defined templates, ADISRA SmartView includes a built-in library of preconfigured templates that are ready for immediate use. These templates can be used as-is or customized to meet specific application requirements, providing a fast, standardized starting point while maintaining consistency and accelerating development.
Pourquoi les templates sont essentiels : bonnes pratiques pour une conception IHM/SCADA évolutive
Les templates constituent un élément fondamental de la conception des projets IHM/SCADA modernes. Lorsqu’ils sont utilisés correctement, ils permettent aux équipes de créer des applications plus rapides à développer, plus faciles à maintenir et beaucoup plus adaptables aux changements. Dans ADISRA SmartView, les templates ne sont pas simplement un confort ; ils représentent un mécanisme central pour garantir l’évolutivité, la cohérence et l’efficacité à long terme.

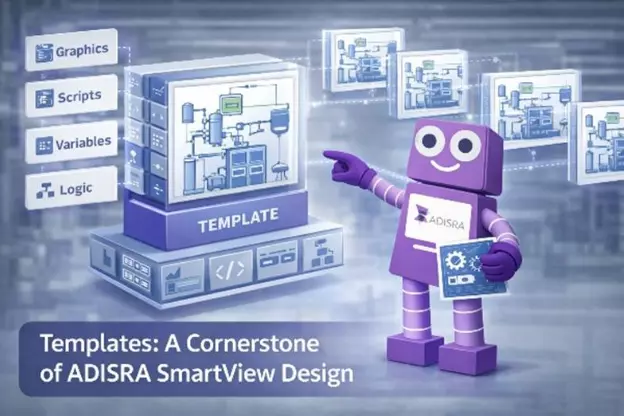

Au cœur des templates se trouve l’encapsulation : le regroupement des éléments graphiques, scripts, variables et logiques dans une unité autonome. Chaque template peut être développé, testé et validé indépendamment de l’application dans laquelle il est utilisé. Cela fait des templates des briques fiables, réutilisables à travers différents écrans, projets et même organisations.
Les templates sont également intrinsèquement extensibles. Un template de base peut servir de standard et être légèrement modifié pour créer des variations, sans repartir de zéro. Cette approche favorise la standardisation tout en conservant la flexibilité nécessaire pour les personnalisations spécifiques à chaque application.
Grâce à leur réutilisabilité et partageabilité, les templates assurent une cohérence visuelle et fonctionnelle à travers les machines, les lignes de production et les sites industriels. Si nécessaire, les templates peuvent également être sécurisés pour empêcher toute réutilisation ou modification non autorisée.
Du point de vue de la maintenance, les templates simplifient considérablement le support à long terme. Les mises à jour effectuées au niveau du template se propagent automatiquement à toutes les instances qui utilisent ce template. Cela réduit la duplication, diminue la taille de l’application et élimine les mises à jour manuelles répétitives.
Les gains de productivité sont importants. Les templates permettent de réduire le temps de développement initial en offrant aux ingénieurs la possibilité de construire une fois et réutiliser plusieurs fois. Plus important encore, ils réduisent les efforts d’ingénierie futurs au fur et à mesure de l’évolution des systèmes. Les projets IHM/SCADA sont rarement statiques : les besoins changent, de nouveaux équipements sont ajoutés et les interfaces doivent s’adapter. Les projets basés sur des templates sont beaucoup plus faciles à étendre et à maintenir dans le temps.
Enfin, les templates réduisent les erreurs en standardisant les composants, plutôt que de recréer des objets similaires à partir de zéro. Dans ADISRA SmartView, les templates sont prêts pour le web, permettant un design et un comportement cohérents sur les interfaces desktop, mobile et web.

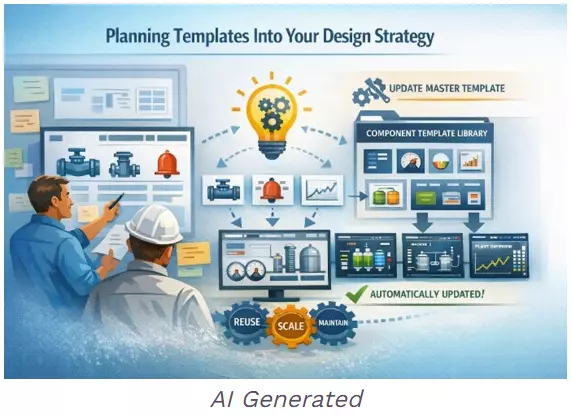

Intégrer les templates dans votre stratégie de conception
Pour tirer pleinement parti des templates, il est essentiel de les planifier dès le début. Pendant la phase de conception, évaluez les fonctions que votre application doit remplir et les informations qu’elle doit afficher. Tout élément répété, comme les pompes, vannes, indicateurs d’alarme, tendances ou tableaux de données, constitue une opportunité d’utiliser un template.
L’une des approches les plus efficaces est le templating basé sur les composants. Un composant représente un objet fonctionnel au sein de l’application IHM/SCADA, allant de simples contrôles à des graphiques d’équipements complexes ou des visualisations de données. En créant des templates de composants, ces éléments peuvent être définis une fois et réutilisés dans tout le projet.
Lorsqu’une modification est nécessaire, les ingénieurs mettent à jour le template maître, et le changement se répercute automatiquement sur toutes les instances. Au fil du temps, la création et la maintenance d’une bibliothèque de templates de composants devient un puissant accélérateur, permettant un développement plus rapide tout en maintenant cohérence, qualité et contrôle.
Un projet construit sur des templates est non seulement plus rapide à livrer, mais aussi plus facile à scaler, plus simple à maintenir et mieux préparé pour les exigences futures. Dans le développement IHM/SCADA moderne, les templates ne sont pas seulement optimisés : ce sont de vraies bonnes pratiques.
Conclusion
Le design piloté par templates constitue la base des systèmes IHM/SCADA évolutifs et maintenables. En intégrant les templates dès la conception de votre architecture, vous réduisez les efforts d’ingénierie, améliorez la cohérence et créez des applications capables d’évoluer avec vos opérations.
Si vous concevez une nouvelle application IHM/SCADA ou repensez une application existante, il est temps d’évaluer comment les templates peuvent simplifier le développement et préparer votre système pour l’avenir. Explorez les fonctionnalités de templates et de configuration à l’exécution d’ADISRA SmartView et commencez à construire des applications qui grandissent avec confiance, plutôt que dans la complexité.
