Coupleur et Modules I/O
Réf. iR-ETN40RLe coupleur iR-ETN40R intègre des modules d'Entrées/Sorties, offrant 24 entrées TOR, 4 entrées Hi-speed et 16 sorties relais. Il est adapté aux applications industrielles et permet une extension jusqu'à 224 entrées TOR et 112 sorties TOR ou 64 entrées ANA/64 sorties ANA. Sa logique de sortie est basée sur des relais, avec une isolation optique et un support de transfert de données de catégorie 3 à 5.
Description
Le coupleuriR-ETN40Rintègre des modules d’Entrées/Sorties, notamment 24 entrées TOR, 4 entrées Hi-speed et 16 Sorties Relais. Extension possible : 224 Entrées TOR, 112 sorties TOR et 64 Entrées ANA / 64 Sorties ANA.
Spécifications Techniques

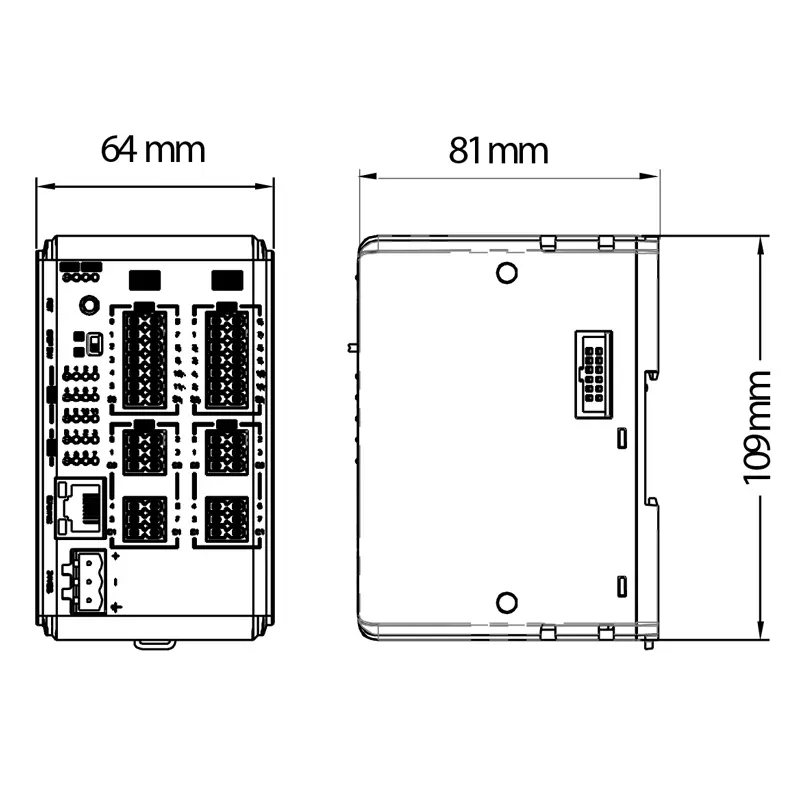

| Alimentation - col_1 | 24 Vcc (-15~+20 Vcc) |
|---|---|
| Poids - col_1 | 270 g |
| Logique sortie - col_1 | Relais |
| Courant sortie - col_1 | 2A par sortie (Maxi 8A) |
| Isolation - col_1 | Oui, optique |
| Protocole | Serveur Modbus/TCP, |
| Sorties TOR | Max. 112 |
| Sortie ANA | Max. 64 |
| Nb. d’entrées | 4 |
| Logique 1 tension d’entrée | 15~28 Vcc |
| Fréquence d’Entrée Max. | 20 KHz |
| T°C utilisation | -10°C~+60°C |
| Humidité relative | 10%~90% (sans condensation) |
| Montage | Rail DIN (35 mm) |
| Poids | 270 g |
| Alimentation | (5V) Conso d’énergie (24V) |
| g - col_3 | h |
| g - Output Terminal | I/O Display Switch |
| i - Input Terminal | Ethernet Port |
| i - col_3 | -- 8 |
| i - Output Terminal | Power Connector |
| k - Input Terminal | Expansion Connector |
| Coupler - Référen ce | iR-ETN40R |
| Coupler - Consommation (5 V ) | 520mA/2.6W 2 |
| Coupler - col_3 | A/10W |
| Coupler - C | 255mA/6.12W |
| Digital I/O - Référen ce | iR-DM16-P |
| Digital I/O - Consommation (5 V ) | 130mA/0.65W |
| Digital I/O - col_3 | -- 5 |
| Digital I/O - C | 3mA/1.27W |
| Analog I/O - Référen ce | iR-AQ04-VI |
| Analog I/O - Consommation (5 V ) | 65mA/0.325W |
| Analog I/O - col_3 | -- 2 |
| Analog I/O - C | 5mA/0.60W |
| i - Référen ce | R-PU01-P |
| i - Consommation (5 V ) | 108mA/0.54W |
| i - C | 5mA/2.04W |
| Coupler i - Name | R-ETN40R |
| Coupler i - col_4 | 520mA |
| Module i - Name | R-DQ08-R *6 |
| Module i - col_4 | 220mA*6=1.32A |
| System - Name | Power consumption 0.520A+1.32A=1.840 A |
| IN 0-9 to Source Output (PNP) Wiring I | N 0-9 to Sink Output (NPN) Wiring |
